芯东西12月3日消息。

昨天,高通正式对骁龙888进行了深入技术解读,从5G、拍照、游戏、AI四个主要方面进行了“拆解式”深入分析:

集成X60 5G基带的骁龙888支持第三代毫米波5G,峰值下载速率可达7.5Gbps;

首次采用了三ISP设计,可以实现10亿像素级的图像处理,每秒处理27亿像素,支持4K 120FPS不限时慢动作摄影;

GPU可提供媲美PC的可变分辨率渲染功能,渲染像素减少40%,游戏表现提升30%,功耗更低;

第六代AI引擎中的Hexagon 780处理器实现了Scalar、Tensor、Vector三个AI加速器之间的内存共享,AI算力超过26 TOPS。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

高通在开场时就提到,骁龙888的设计理念是将家中各类智能设备的能力集中在一款设备上,但又超过这些设备的“单打独斗”。

“对于骁龙888,拍照、游戏和AI是我们最核心关注和升级的三个部分”,高通产品管理副总裁Ziad Asghar说道。

骁龙888略显中国风的命名昨晚已经成为了业内热议的话题,高通也凭借这款产品正式杀入5nm移动芯片战场。

高通中国区总裁孟樸今天对于骁龙888的命名进行了解读,他说,“8象征着幸运、吉祥、财富,包含了高通对于中国5G建设、在中国市场取得成绩的肯定,有‘发发发’的寓意和祝福在里面。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

▲高通中国区总裁孟樸

骁龙888究竟有哪些具体的底层升级和技术迭代?高通这次的技术解读,才是真正的重头戏!

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

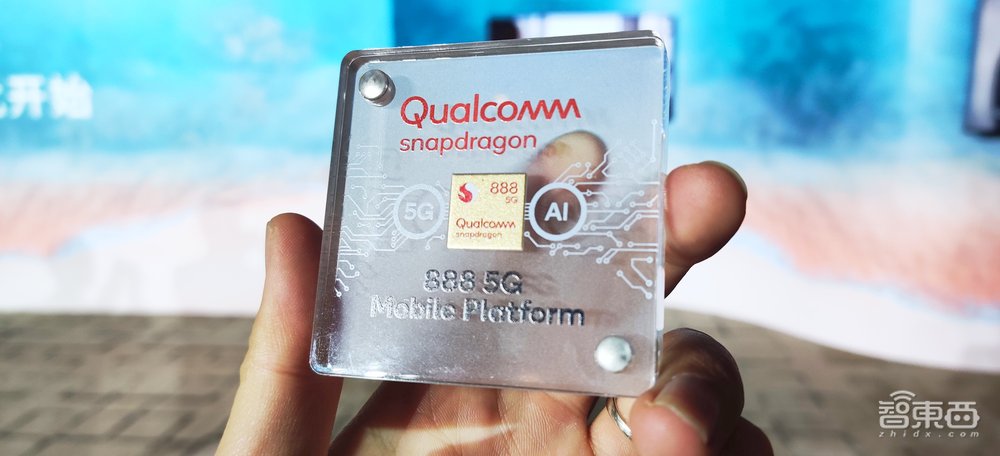

▲骁龙888现场实拍图

一、首款集成式5G SoC,速率7倍于光纤

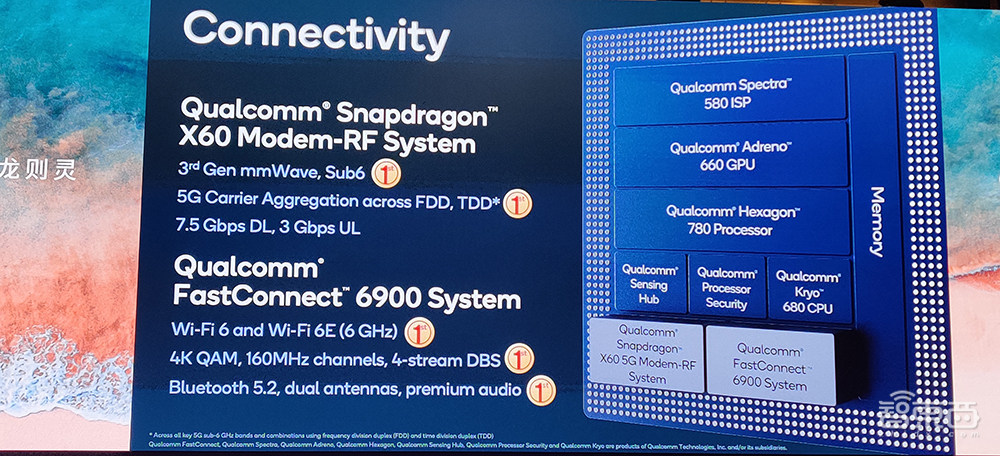

在介绍三个核心部分之前,高通惯例先“吹”了一下自家最新一代5G基带芯片X60,这的确值得一讲,毕竟,全球只有高通和华为设计出了集成式5nm 5G SoC,苹果A14采用的仍然是外挂骁龙X55基带的方式。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

据称,骁龙888能够实现最高7.5G的峰值下载速度,支持第三代毫米波5G。但从下载速率上来看,X60较上代X55基本持平。

高通提到,新冠肺炎疫情之后,视频会议变成常态,据称,骁龙888可以提供7倍于光纤网络的数据传输速率。

二、CPU采用Arm X1内核,暗讽苹果“不够持久”

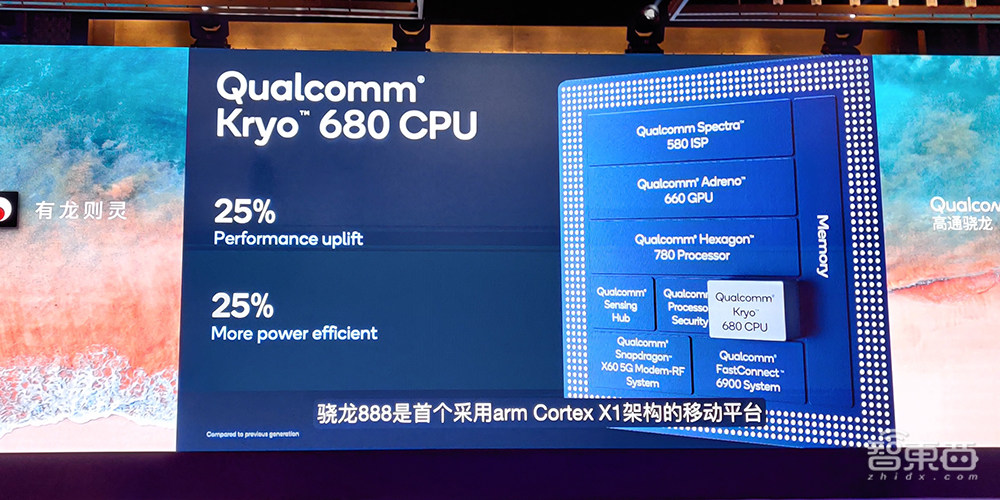

昨天发布会上高通对CPU部分只字未提,今天终于揭开了它的神秘面纱。骁龙888的Kryo 680 CPU采用了Arm今年5月刚刚发布的Cortex-A78、Cortex-X1内核,在制程方面采用了三星5nm EUV工艺。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

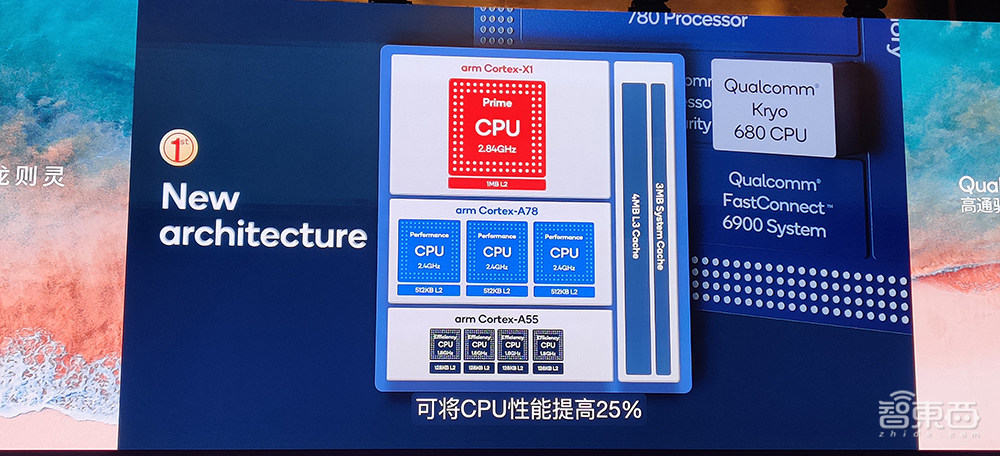

其共有8个核心,采用了“1+3+4”设计,分别为一个主频为2.84GHz的X1性能超大核、三个主频为2.4GHz的A78大核,以及四个主频1.8GHz的A55小核。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

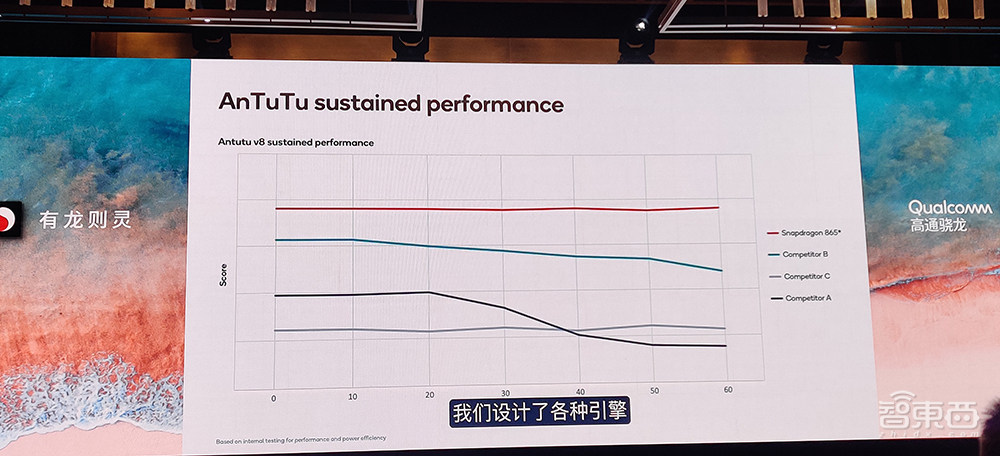

在性能表现方面,高通特别强调了CPU的持续性能,他们认为单纯的高峰值性能意义不大,只有持续稳定的性能才能给用户带来好的体验。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

高通虽然没有点名,我们可以明显感受到,这话大概率就是在说苹果的A系芯片高峰值性能但不够“持久”的问题。

三、首次采用三ISP设计,10亿级像素处理什么概念?

拍照能力历来是高通骁龙SoC比较重视的一个部分,昨天高通总裁安蒙就亲口说道,“高通是一家相机公司。”

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

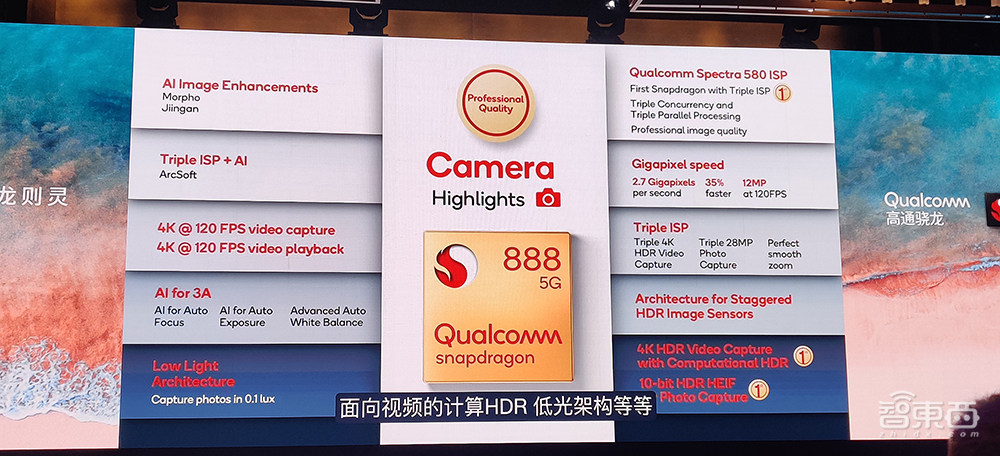

今年,高通第一次采用了三ISP的设计,据称高通Spectra 580 ISP可以每秒处理27亿像素,处理速度提升了35%。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

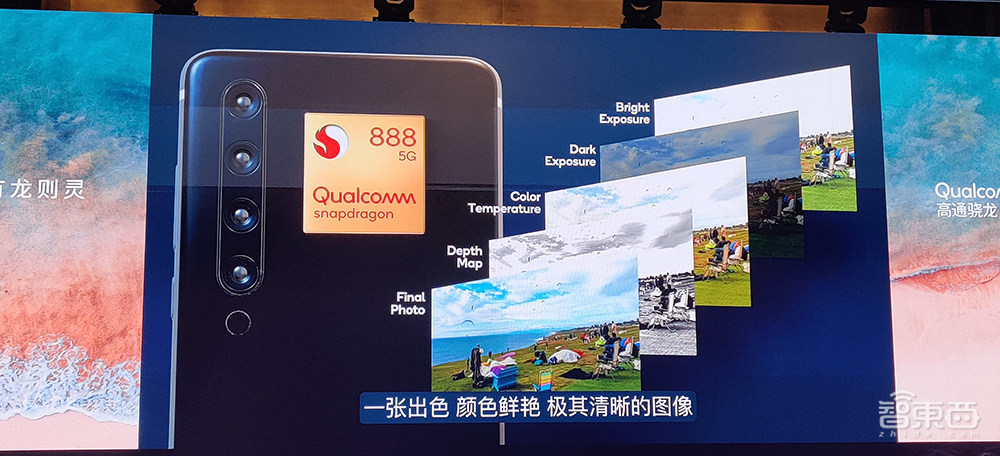

当然,骁龙888的ISP也会利用多帧合成技术对图像质量进行提升,目前图像多帧合成技术已经成为了手机厂商在拍照领域的“标配”,但具体效果则不尽相同。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

现在智能手机普遍镜头数量都在三个以上,通过三ISP设计,骁龙888可以让不同镜头调用不同的ISP。

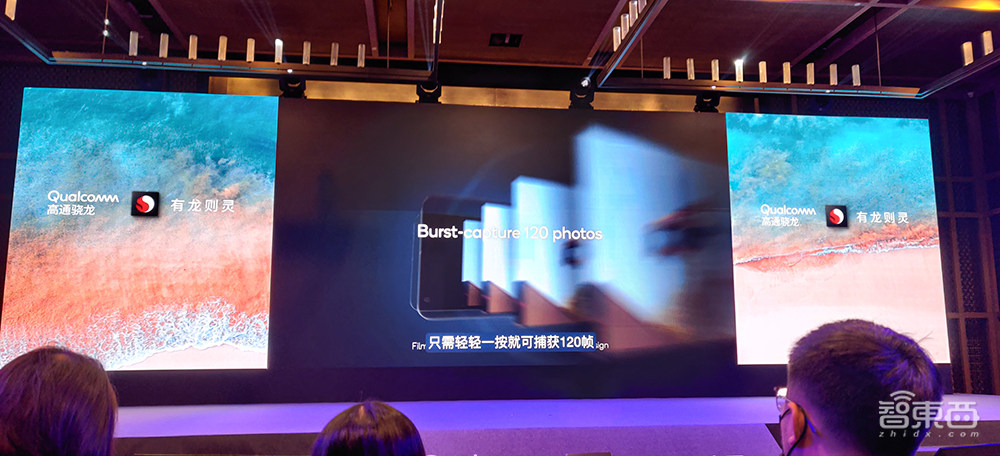

在图像处理性能方面,据称Spectra 580可以在1秒之内捕获120帧图像,并且每帧图像都有1200万像素。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

高通特别提到,结合AI引擎,Spectra 580可以在暗光环境下拍出更加清晰的照片。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

另外,高通针对图像传感器硬件层面也进行了优化,高通称,自己在CIS领域与许多厂商都有紧密合作,对于许多没有发布的产品都有提前的优化。

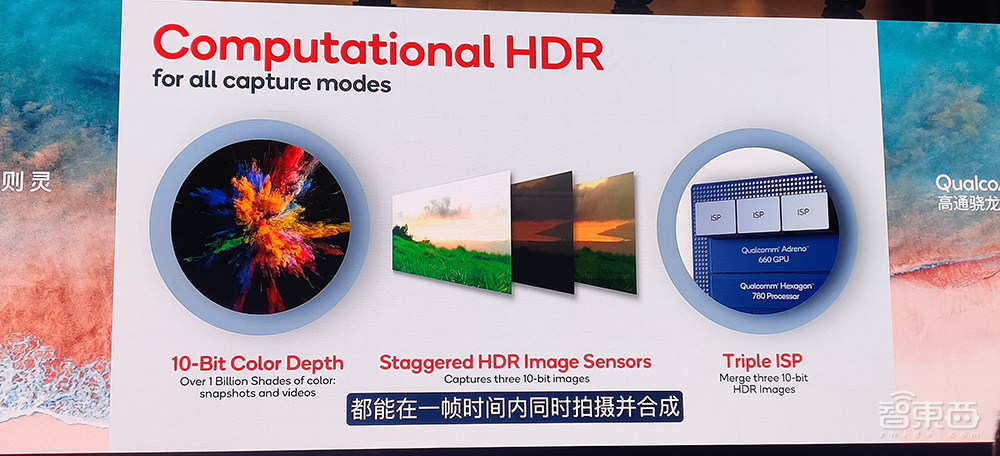

Spectra 580还支持单帧逐行HDR捕获能力,高通认为,计算HDR是ISP的未来,可以显著提升图片的动态范围。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

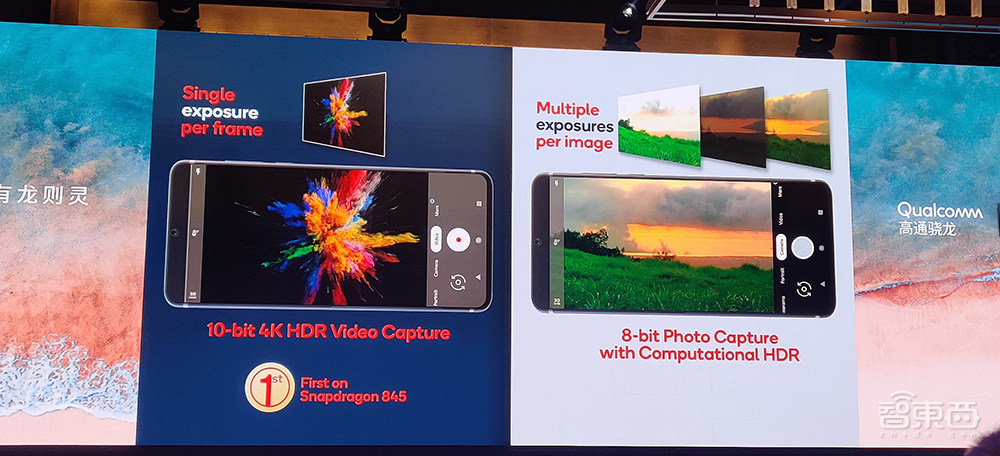

通过HEIF格式,骁龙888可以支持10bit照片拍摄,另外高通将4K HDR和计算HDR结合,来提升视频拍摄的动态范围。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

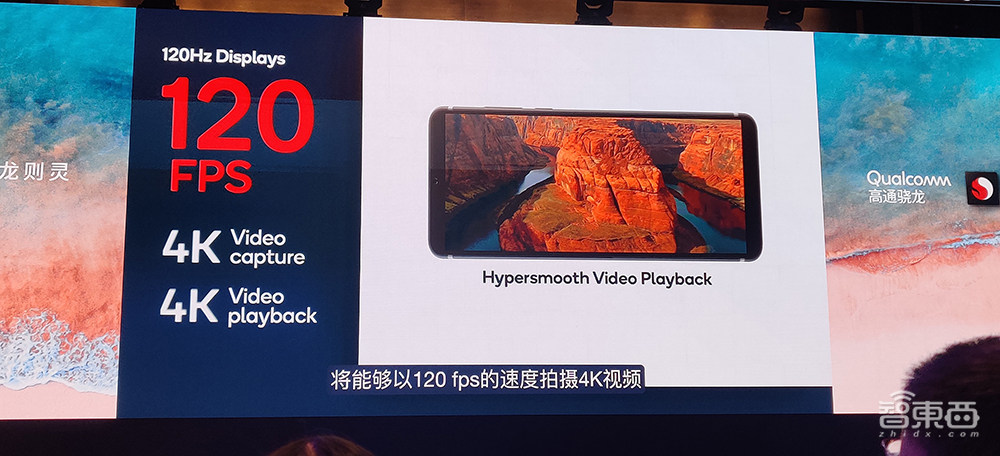

值得一提的是,骁龙888还可以实现120FPS的4K延迟视频拍摄,不限时长,可以实时回放。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

高通通过对AI引擎的训练,让AI算法可以快速识别被摄物体,实现快速对焦。并且得益于三ISP能力,在视频拍摄时骁龙888可以实现对于被摄对象的自动跟踪。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

四、将PC游戏体验带到移动端,高通“野心勃勃”

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

在游戏方面,高通认为,移动游戏将会是游戏市场的未来发展方向,并且移动游戏体验跟以前已经大不相同。

移动游戏玩家大约每周游玩的时间在6个小时以上,同时随着XR的融入,移动游戏的沉浸式体验进一步增强。

高通表示,20年来他们一直致力于提升移动端的游戏性能。由于新冠肺炎疫情影响,今年手游用户同比增长了25%,目前全球有超过26亿手游玩家。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

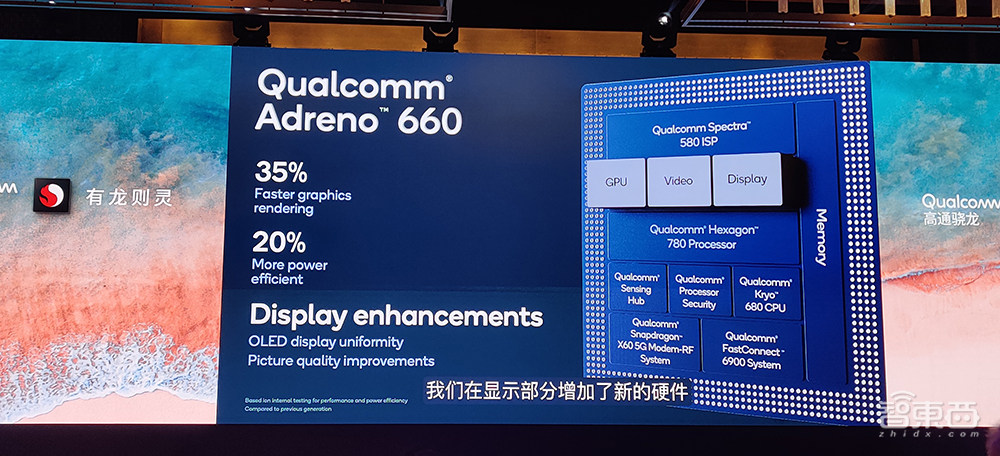

目前高通Adreno GPU出货已经超过25亿。骁龙888中的Adreno 660 GPU在图像处理上性能提升了35%,能效比提升了20%。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

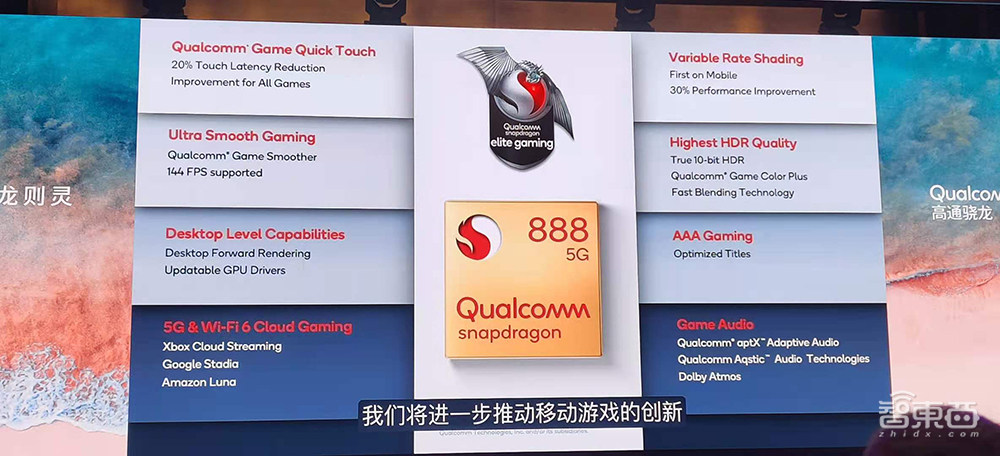

骁龙888此次搭载了高通第三代Elite Gaming引擎,据称可以带来媲美桌面级3A游戏的体验。高通此次还跟杜比合作,在更多游戏中实现了杜比音效。

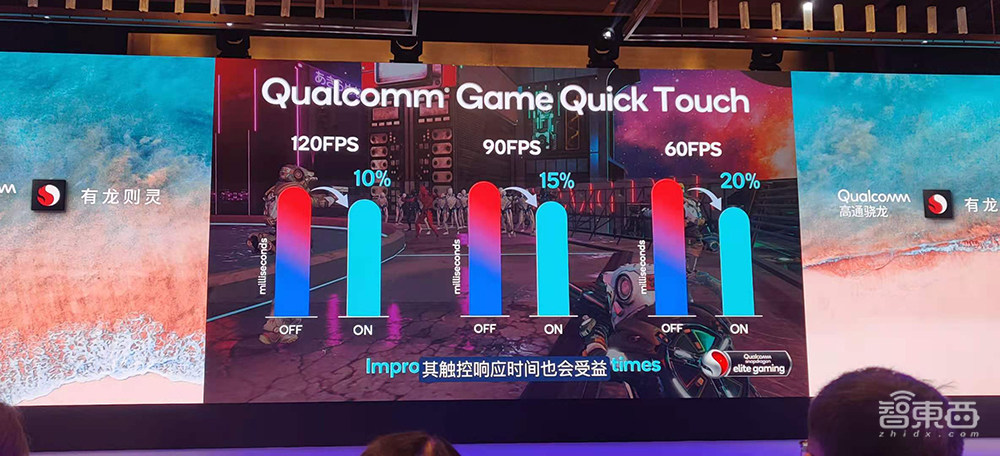

在手游中,低触控延迟成为了专业选手们最重视的一项特性,高通在这方面也进行了重点优化,推出了Quick Touch功能,输入延迟可以降低10%-20%。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

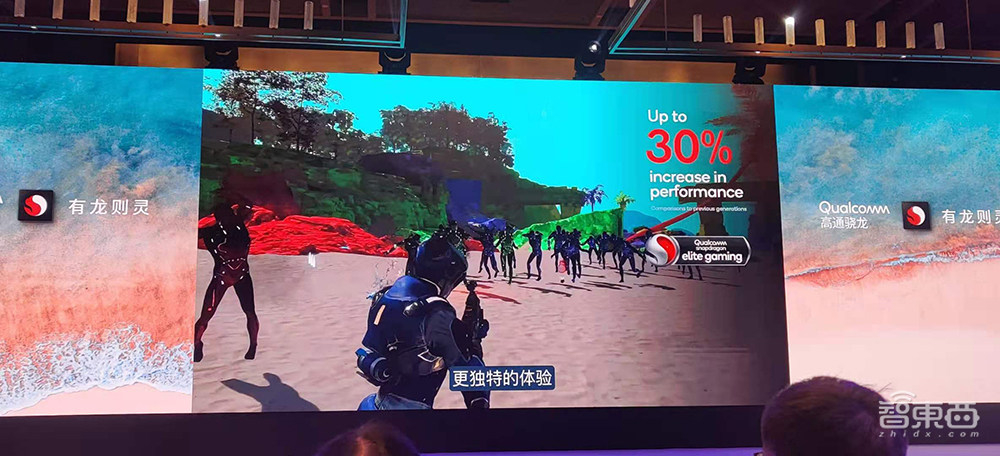

此次第三代Elite Gaming引擎还带来了可变分辨率渲染功能,据称可以使渲染像素总数减少40%,从而显著提升游戏帧数表现,据称游戏整体性能表现可以提升30%,同时还可以降低功耗。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

要知道,目前可变分辨率渲染功能都是在桌面台式机上才能实现的,如今高通将将这种体验带到了移动端。

五、共享内存提升AI加速器互联效率,软件SDK升级

AI能力的比拼已经成为旗舰手机SoC比拼中必不可少的一环。高通称,现在有超过20亿的移动设备已经拥有了AI能力。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

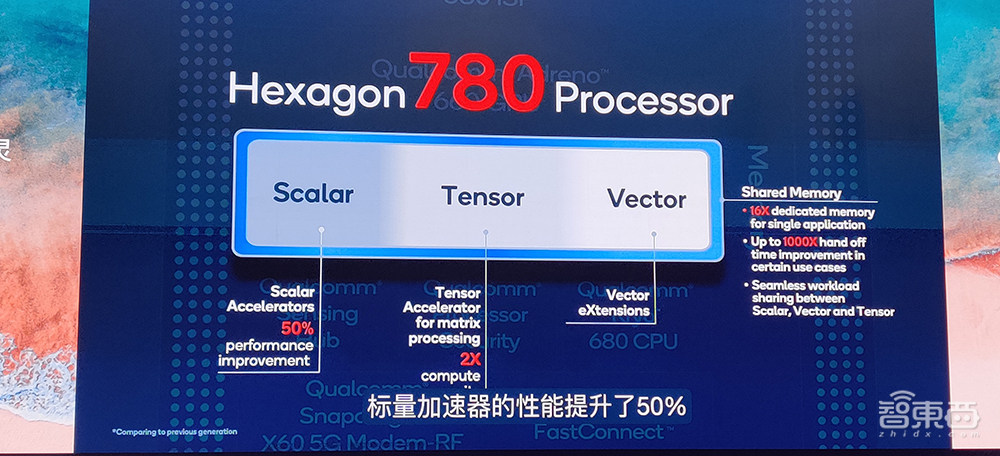

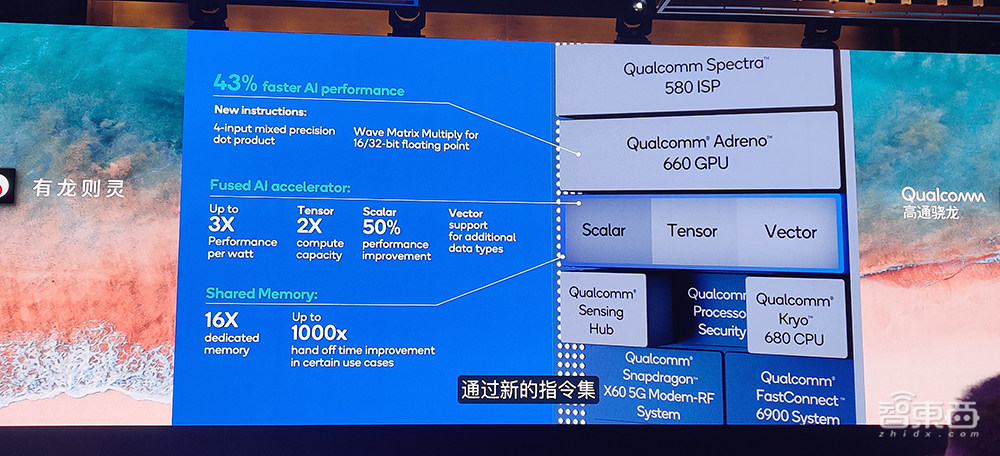

在骁龙888的高通第六代AI引擎中,他们对Hexagon 780处理器进行了重新设计,让Scalar、Tensor、Vector三个AI加速器之间可以共享内存,据称“hand off time”最高提升了1000倍。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

另外Hexagon 780的每瓦性能提升了3倍,其Tensor张量处理单元计算能力提升了2倍,标量加速器的性能提升了50%。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

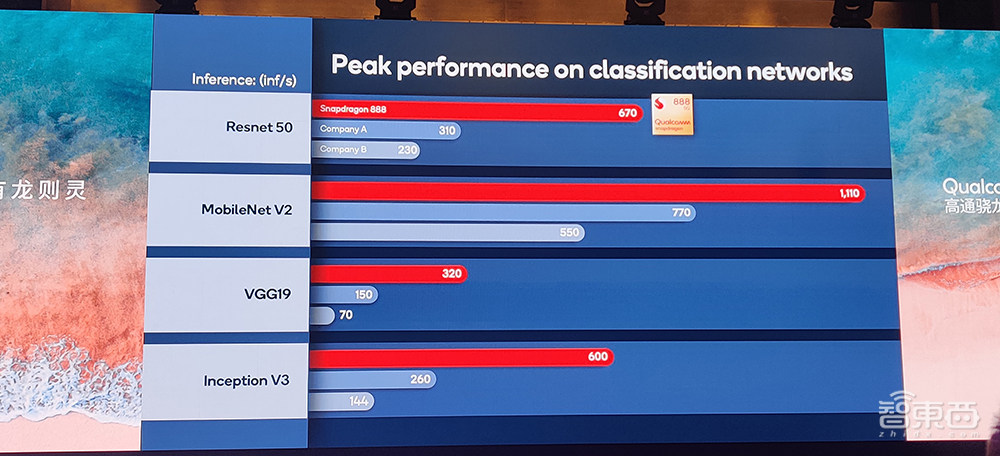

据称,骁龙888的AI算力为26 TOPS,根据现场展示来看,在各类AI算力测试中其均处于领先地位,不过高通并没有公布竞品的名字。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

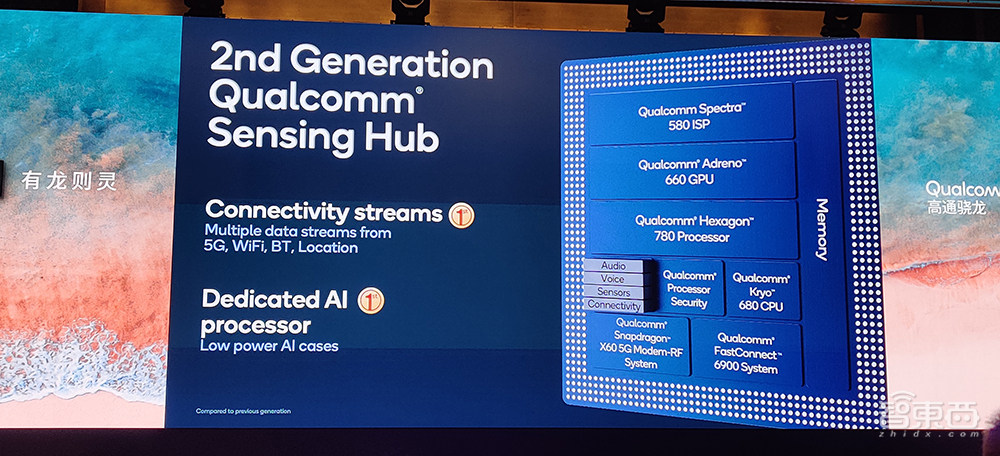

值得一提的是,此次高通传感器中枢升级为第二代,加入了低功耗常待AI处理器,可以从终端设备的各类传感器中手机数据,形成对于用户所处环境的实时感知。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

比较有意思的是,通过红外接近光谱传感器,骁龙888甚至可以针对用户皮肤数据来进行护肤产品的推荐,数据都保存在本地保证安全。

除了AI硬件模块的升级,高通特别提到,好的AI硬件离不开AI软件,“好马要配好鞍”。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

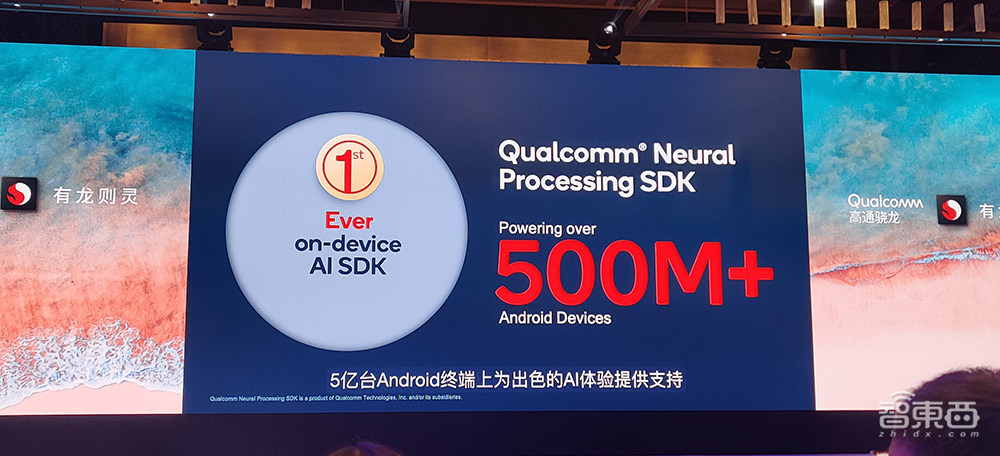

为了让更多OEM厂商可以更好使用AI能力,高通神经网络处理SDK已经推出到第六代,目前高通的神经网络处理SDK已经支持超过5亿设备。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

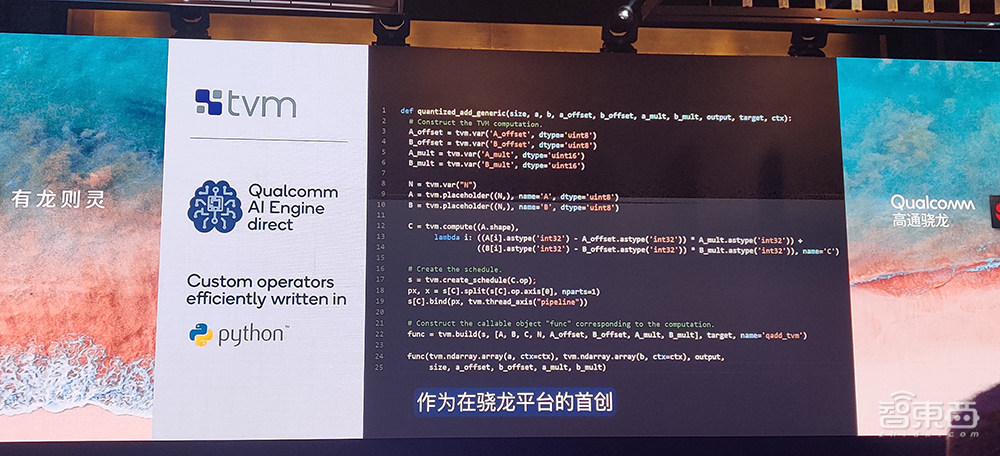

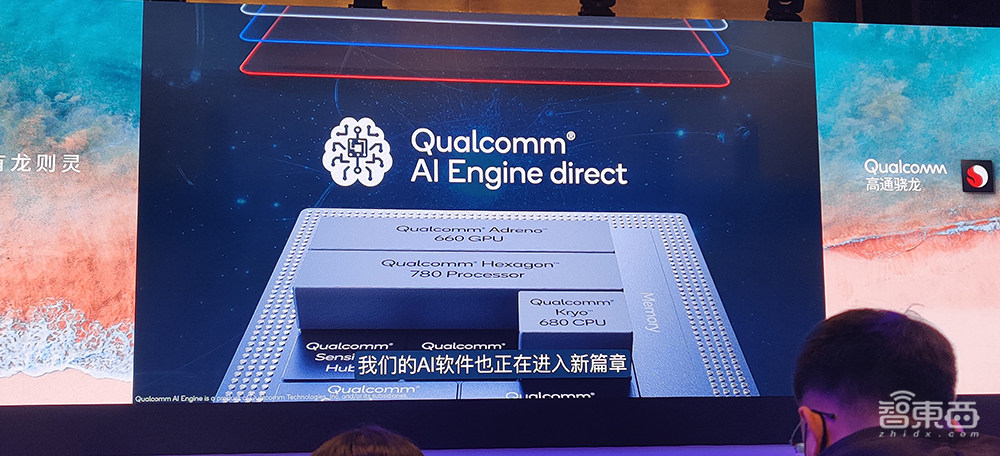

在第六代中,高通为开发者提供了直接方问各个硬件来实现更多AI体验的能力。另外,高通专门推出了开源编译器TVM,让开发者的工作流程和效率有显著提升。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

六、系统、APP隔离运行保障安全性

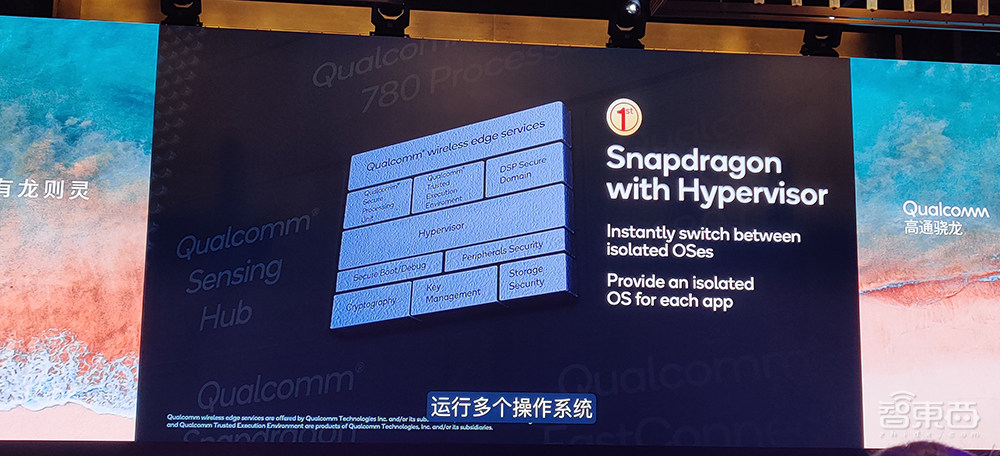

这次高通也单独强调了骁龙888在安全和隐私方面的提升,骁龙888搭载Hypervisor安全模块,可以在同一个设备上运行相互隔离的系统,从而保证数据安全。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

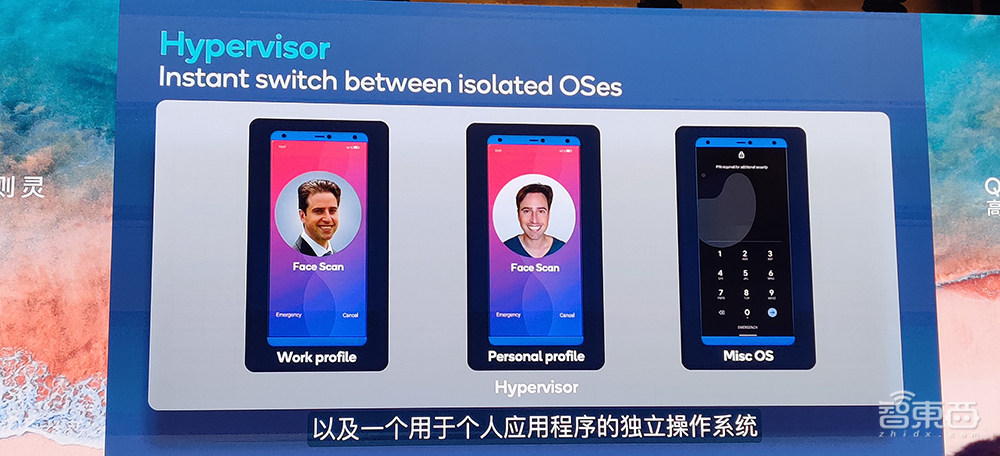

另外Hypevisor还可以实现应用程序的隔离运行,保证应用程序不受主系统影响。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

2018年高通推出了无线边缘云服务,用于实现对于手机的远程安全管理,同时这项服务也可以被用于提升骁龙888的ISP影像能力,让用户可以在云端编辑处理图片。

骁龙888核心参数拆解:三ISP设计,Arm最新X1内核,AI算力暴涨73%

同时,高通还通过ISP与无线边缘云服务的协同,实现了用户照片信息的加密传输,从而加强用户隐私信息的保护。据称,由骁龙888加持的相机是全球首款获得CAI标准认证的相机。

结语:骁龙888能否助高通“发发发”?

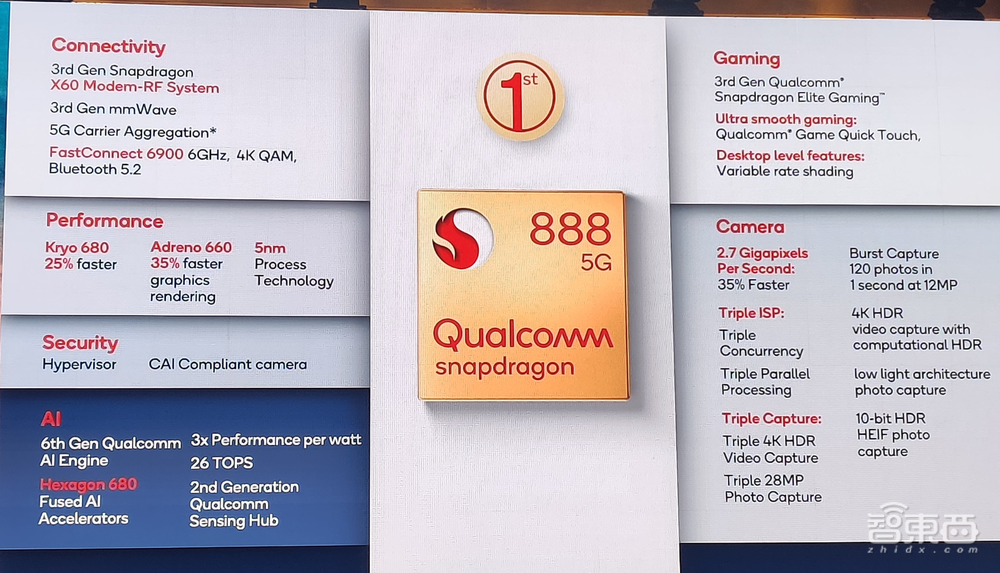

随着今天高通对于骁龙888进行更深入的解读,更多谜底被揭开,三星5nm工艺、Arm最新的A78、X1内核,三ISP设计、Hypervisor安全模块相继亮相。

不过骁龙888目前还是一款“PPT产品”,最早的终端产品落地要等到明年第一季度,小米最新的旗舰将会全球首发。

骁龙888能否在麒麟9000、苹果A14、三星Exynos 1080之中成功站稳脚跟,对于高通十分关键,新的架构在带来性能提升的同时是否会带来高发热的问题,也有待观察。

2021年将是5G换机潮全面爆发的一年,iPhone 12需求超出预期,而安卓阵营能否继续巩固自己的先发优势,骁龙888的表现,至关重要。

它可以说决定着2021年一众安卓厂商旗舰手机的命运。
