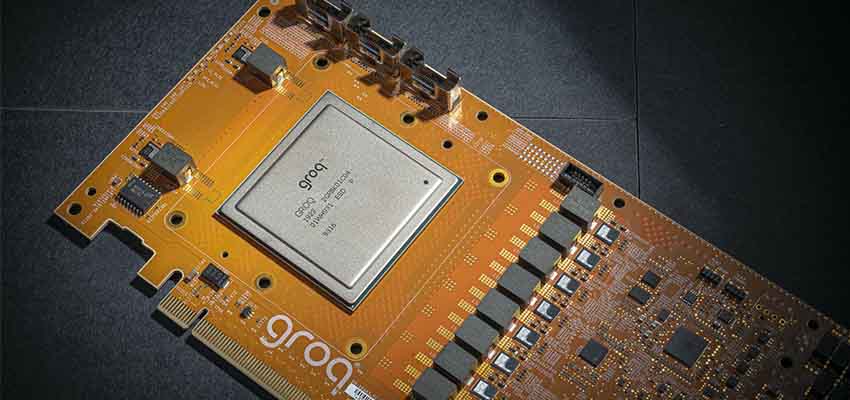

芯潮11月15日消息，美国当地时间11月14日，AI芯片创企Groq宣布，其研发了世界上第一个能在单个芯片上每秒执行1000万亿次操作（1000 TOPS）的芯片架构，专门针对计算机视觉、机器学习和其他AI相关工作负载的性能需求而设计。

这是该公司自今年10月展示其最新研发的张量流处理器TSP（Tensor Streaming Processor）架构以来，再次释放出有关AI芯片研发的重磅信息。

据悉，Groq将于美国时间11月17日至21日，在丹佛举行的超级计算大会上向合作伙伴和客户展示这款新架构。

目前，TSP正在进行客户测试。

一、每秒1000万亿次计算、250万亿次浮点运算

Groq表示，这款新型TSP在单芯片上能实现高达1000 TOPS的性能，将近是华为昇腾910的2倍，而昇腾910为512 TOPS。

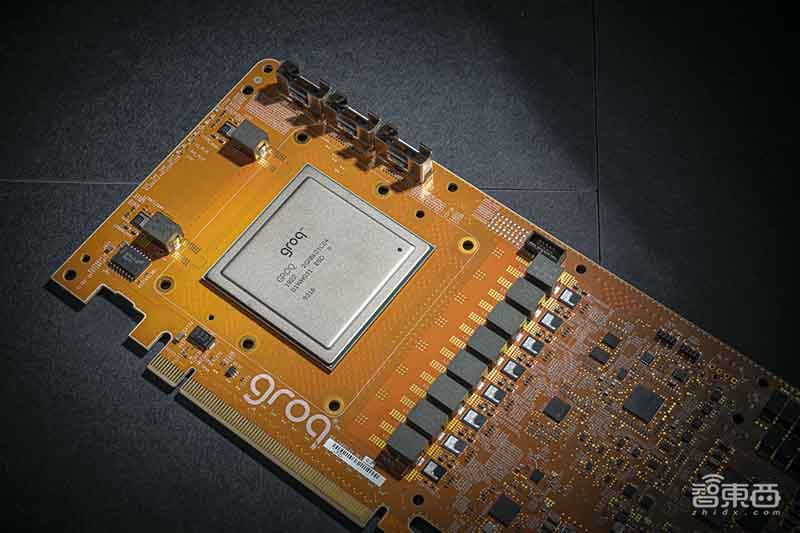

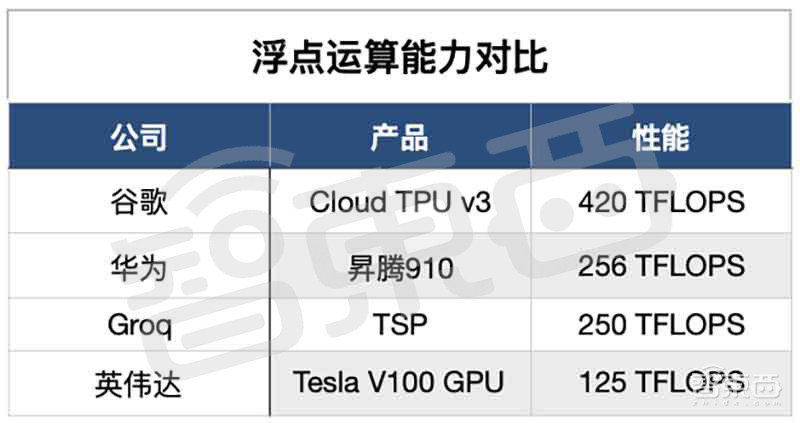

另一方面，TSP的浮点运算能力为250 TFLOPS，虽不及谷歌TPU v3和华为昇腾910，但却刚好是英伟达Tesla V100 GPU的两倍。

实际上，Groq的TSP架构受软件优先的启发，能够实现实现计算灵活性和大规模并行性，且不需要传统GPU和CPU架构的同步开销。这无疑为业界提供了一个创新范例。

此外，TSP能同时支持传统的机器学习模型和新的机器学习模型。目前也正在x86和非x86系统的客户站点上运行。

同时，由于TSP专为计算机视觉和AI等相关领域应用而设计，并释放了更多以往专用于动态指令执行的硅空间。

另外，该架构还提供了严格控制的能力，可进一步满足那些对安全性和准确性有着高要求的应用程序。

与基于CPU、GPU和FPGA的复杂传统架构相比，TSP还简化了架构的认证部署，使客户能够简单而快速地实现可扩展的、高每瓦性能的系统。

二、第一周启动硅芯片，A0硅芯片开始生产

“我们为这个行业和我们的客户感到兴奋。”Groq的联合创始人兼CEO Jonathan Ross表示，那些顶尖的GPU公司一直在告诉客户，他们希望能够在未来几年内交付一种拥有PetaOp/s性能的产品，而Groq率先宣布了它，同时还以此设定了新的性能标准。

在Jonathan Ross看来，就低延迟和每秒推理性能而言，TSP比任何其他架构的推理速度都快许多倍。

“我们与客户的互动测试证实了这一点。”他说，公司在第一周启动了第一个硅芯片，紧接着在第一天就启动了程序，随后在不到六周的时间里向合作伙伴和客户取样，A0硅芯片开始生产。

与此同时，Groq首席架构师Dennis Abts表示，Groq的解决方案对大多数应用程序的深度学习推理而言，是非常理想的。

他还补充到，除了这个巨大的机会之外，Groq的解决方案还针对广泛的工作负载。“TSP的性能，加上它的简单性，将使它成为任何高性能、数据或计算密集型工作负载的理想平台。”Dennis Abts说。

三、挖走谷歌8名核心人员，已筹集6700万美元融资

实际上，成立于2017年的Groq，总部位于美国加州山景城，其创始团队中有8名都出身于谷歌的TPU核心团队。

2017年11月，Groq宣布其将在2018年发布其第一代AI芯片，并表示这款芯片的运算速度将达到400 TOPS，每瓦特进行8万亿次运算，算力比谷歌最新一代TPU还高出两倍。

然而，宣布这一远大目标后的Groq却始终低调行事，再未对外界释放出任何消息。直到今年9月，它才开始陆续放出其募集6000万元资金，以及张量流创新架构白皮书的新动态。

如此受业界密切关注的Groq，芯潮在近日也曾对这家公司的团队与核心技术进行过拆解。（《撬走谷歌TPU核心团队的4/5，任性缺席美国AI硬件峰会，这家AI芯片创企在酝酿什么大招？》）

Groq表示，其将针对计算密集型应用程序的高效软件驱动解决方案，为业界提供具有领先的性能、准确性和亚毫秒级延迟的产品。

此外，Groq还希望能通过对关键技术的创新研发，以重新定义计算。

截至目前，Groq已筹集了6700万美元的融资资金。

结语：为AI芯片架构创新提供新思路

不难看出，自创立之初就一直受到行业密切关注的Groq从不走寻常路，特别是在技术研发方面亦有着极其大的愿景和野心。

虽然，Groq的创新架构从推出到落地，其是否能真正地实现商业价值，还需要时间和市场来为我们验证。

但不可否认的是，在业界不断地想要通过优化创新制程工艺和缩小晶体管密度，以持续提高芯片的算力和深度学习推理能力的大趋势下，Groq对AI芯片架构创新研发的挑战，也为业界提供了新的思路和发展方向。
