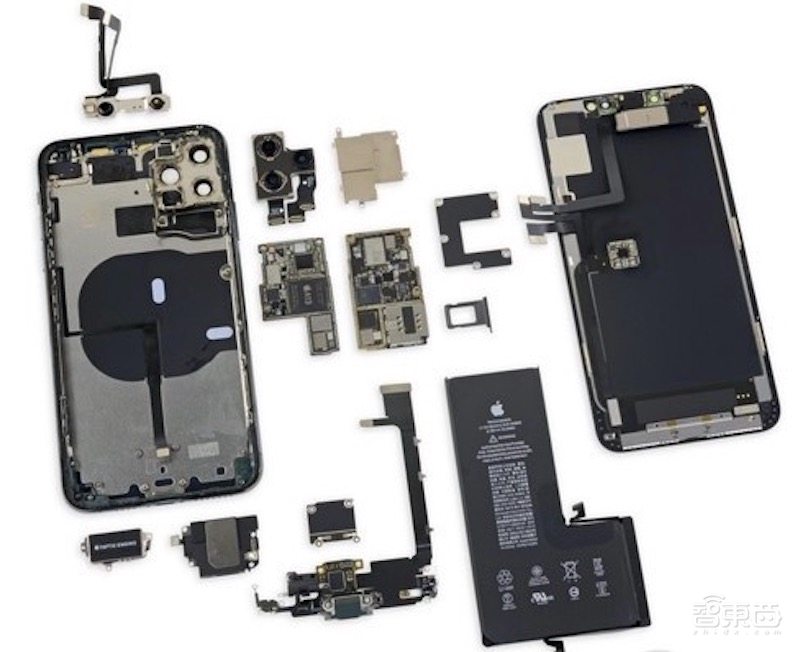

智东西9月23日消息,国外著名拆解网站iFixit,在YouTube直播了拆解iPhone 11 Pro Max的过程。

从曝光的拆机图片可以看出,iPhone 11 Pro Max与iPhone 11 Pro均为双重主板结构。从第二层主板中,我们发现了英特尔X927YD2Q调制解调器。

这个结果并不令人意外,毕竟苹果与高通和解,重新合作的时间对于新款iPhone来说太晚了。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

一、iPhone 11采用英特尔基带芯片

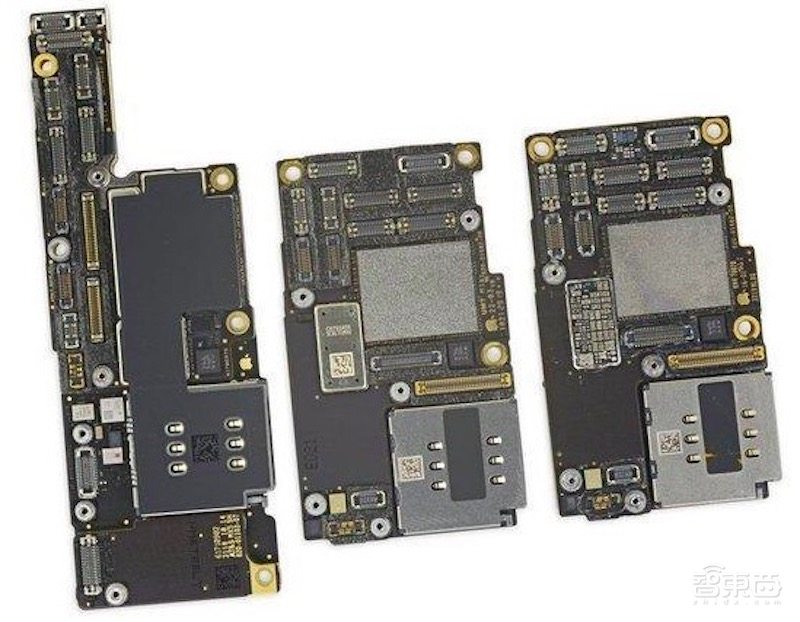

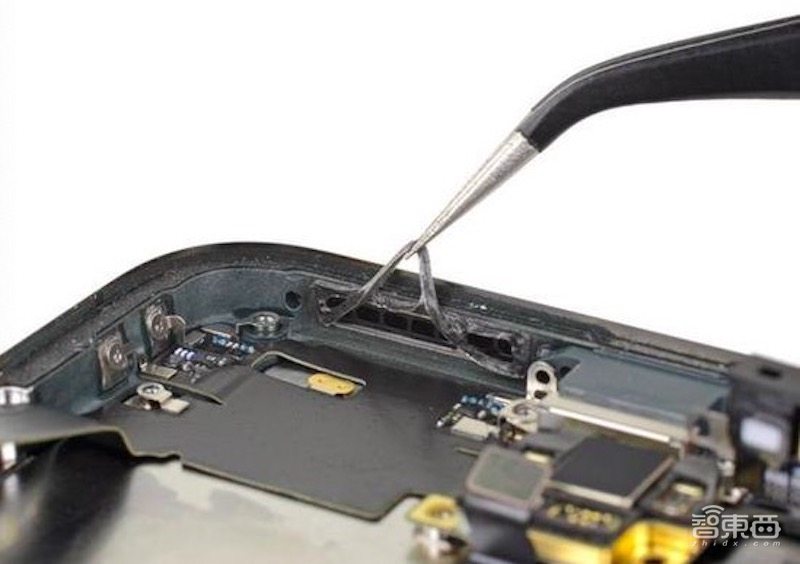

iPhone 11 Pro Max主板结构与iPhone 11 Pro的相同,均为双重主板结构,但iPhone 11 Pro Max的主板明显要小于iPhone XS的主板,由L型变为了长方形。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

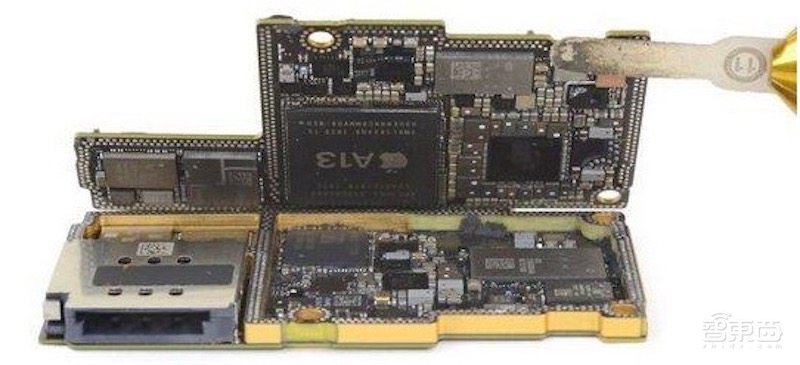

将双层主板分离,可以看到上下两层主板中封装的的所有元件。分离双层主板的过程需要通过加热,将连接柱分开。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

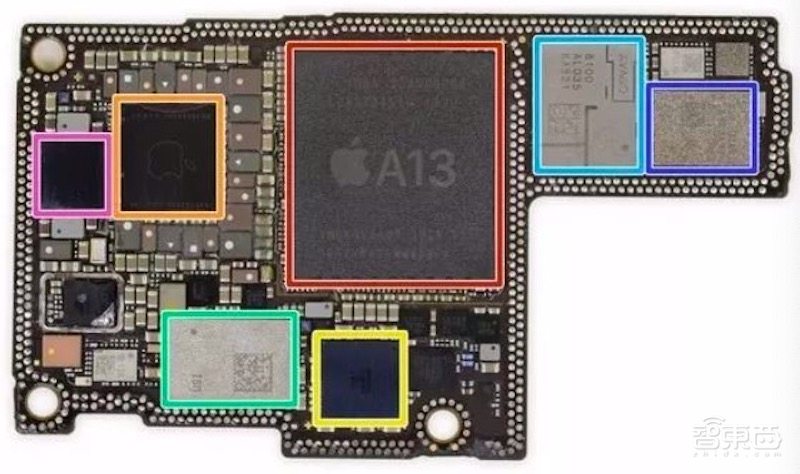

上层主板中红色方框内为苹果APL1W85 A13仿生芯片,橙色方框内为苹果APL1092 343S00355 PMIC,黄色方框内为Cirrus Logic 338S00509音频编解码器,青色方框内为Avago 8100中高频段PAMiD,蓝色方框内为Skyworks 78221-17低频段PAMiD,粉色方框内为STMicrolectronics STB601A0N电源管理IC,而绿色方框内芯片是什么还不能确定,据iFixit分析,可能是U1超宽带芯片。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

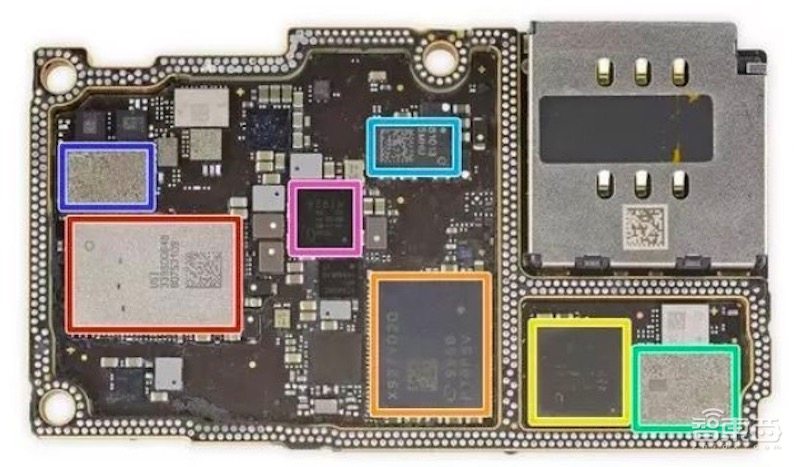

下层主板上的芯片包括,红色方框内的Apple/USI 339S00648 WiFi/蓝牙SoC、橙色方框内的英特尔X927YD2Q调制解调器、黄色方框内的英特尔5765 P10 A15 08B13 H1925收发器、绿色方框内的Skyworks 78223-17 PAM、浅蓝色方框内的81013-Qorvo. Envelope Tracking、深蓝色方框内的Skyworks 13797-19 DRx、粉色方框内的英特尔6840 P10 409 H1924基带PMIC。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

除此之外,iPhone 11 Pro的主板中还增加了提升导热的石墨薄层,热量可以从主板透过多层石墨后由后壳传递出去,提高了iPhone 11系列的散热效果。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

在iFixit前三天,PCMag对美版iPhone 11系列做了测试,结果显示苹果很可能继续使用了英特尔的LTE调制解调器,而不是高通。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

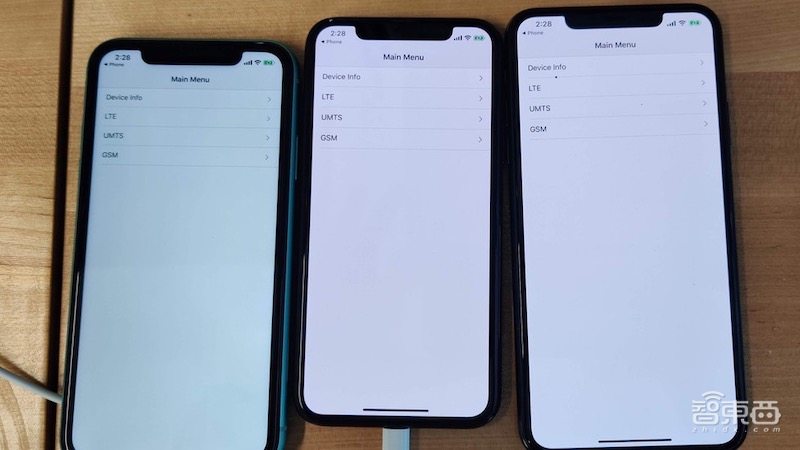

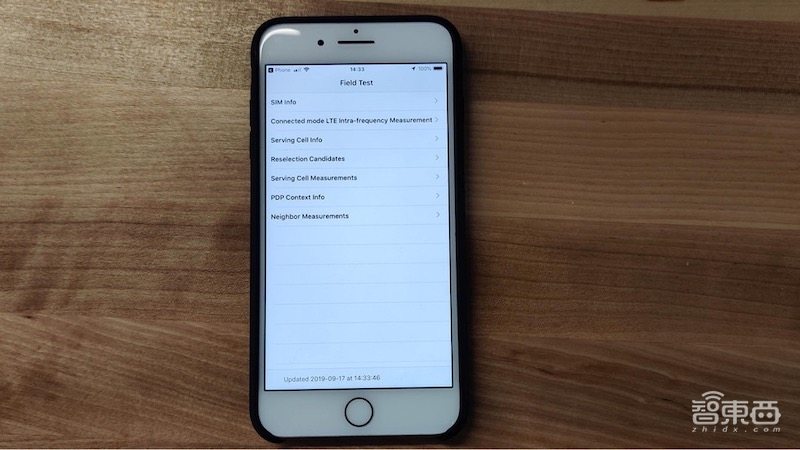

PCMag拿到了在美国销售的iPhone 11、11 Pro和11 Pro Max,他们现场测试了iPhone 11系列和iPhone 6s到iPhone XR的所有型号,发现iPhone 11系列使用的是英特尔的调制解调器。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

9月10日发布会后的测试结果显示,iPhone 11 Pro比iPhone XS的LTE速度快13% ,但是苹果没有透露关于如何进行速度比较的信息。

据PCMag预计,iPhone 11系列的LTE速度将比去年快20%,iPhone 11要比11 Pro和11 Pro Max慢一些,因为它只支持2×2 MIMO天线,而11 Pro和11 Pro Max有4×4 MIMO。

二、5G版iPhone将使用高通基带芯片

在iPhone 7系列和iPhone 8系列中,苹果混合使用了英特尔和高通的调制解调器。由于和高通的法律纠纷,在iPhone XS和iPhone XR中,苹果都使用了英特尔的调制解调器。

今年4月,苹果和高通达成和解,并签署了6年的合作协议,未来几年的iPhone设备中苹果将使用高通的调制解调器。据高通总裁Cristiano Amon说:“这项多年的协议可能将维持两年多,在今年的设备中加入高通的调制解调器为时已晚。”

苹果计划在2020年的iPhone上使用高通的5G调制解调器。同时,苹果也在开发自己的调制解调器技术,并收购了英特尔的智能手机调制解调器业务。

三、iPhone充电模块大变,禁用反向充电功能

与iPhone XS相比iPhone 11 Pro Max电池没有什么不同,采用了3.79V、3969mAh的电池。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

iPhone 11 Pro Max的电池总功率为15.04Wh,比iPhone XS Max电池高出2.96Wh,厚4.6mm、体积23.8立方厘米、重59.6克,比iPhone XS Max体积增加了4.2立方厘米,重量增加13克。在新的A13芯片和PMU加持下,这块电池可增加五小时续航时间。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

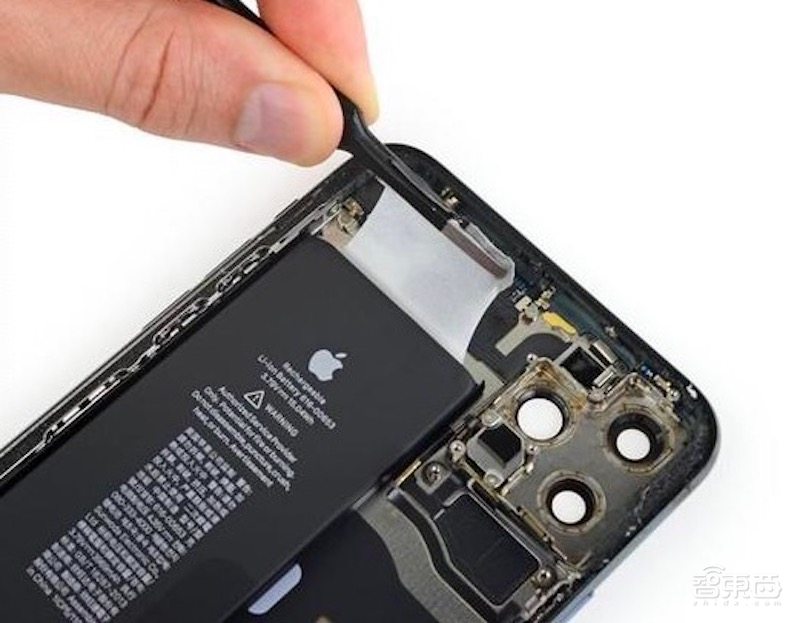

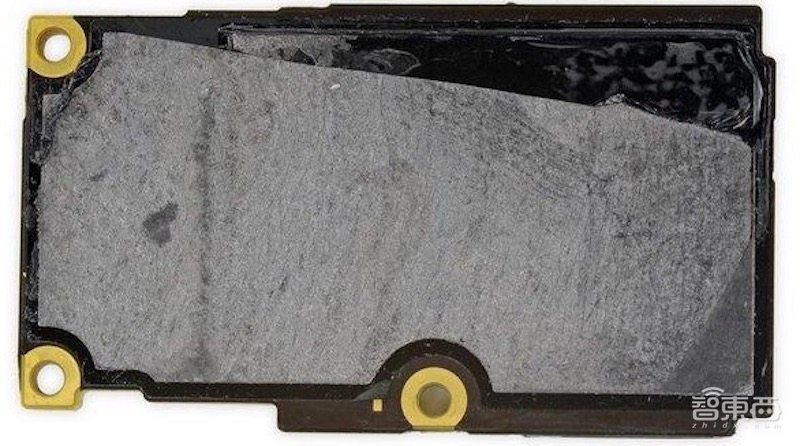

iPhone 11 Pro Max使用了两根电池连接起,其中一根位于无线充电线圈附近,很可能是为了支持双向充电。拆机中,还在手机电池下方发现了一块神秘的电路板,可能也与双向无线充电功能相关。

iPhone 11 Pro拆机!还是英特尔基带芯片,电池结构有大变化

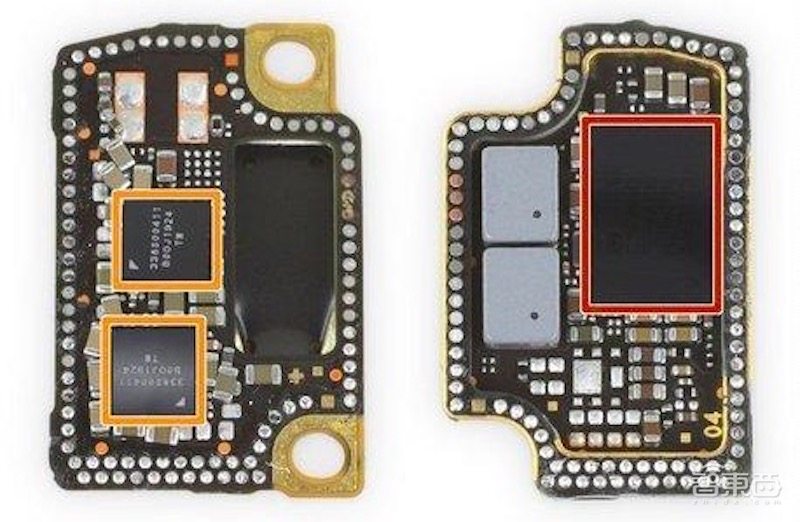

这块神秘的电路板上包括意法半导体STPMB0 929AGK HQHQ96 153915、Apple 338S00411音频放大器以及TI 97A8R78 SN261140 A0N0T。

据iFixit分析,iPhone 11 Pro Max可支持双向无线充电,但苹果的发布会中并没有介绍双向充电的相关内容,还在软件上禁用了反向充电功能,或许是反向充电技术还没有达到苹果的要求,但已有了硬件基础,我们可以期待苹果开放反向充电功能的那一天。

iPhone 11 Pro Max的电池比上一代iPhone产品更大,从拆解中可以看出,iPhone 11系列取消了3D Touch,节省了一部分空间,但这部分空间被更大的电池占据了。

结语:苹果2021年要在iPhone中使用自研基带芯片

iPhone 11系列中继续使用英特尔调制调节器的结果,并不令人感到意外。虽然苹果已经与高通和解,并达成了新的合作协议,但短短几个月很难在今年的产品中加入高通的调制解调器。

据了解,苹果已经为自己设定了2021年在iPhone中使用自研调制调节器的目标。但分析人士认为,苹果的自研道路至少还需要三年。

原文来自:PCMag
